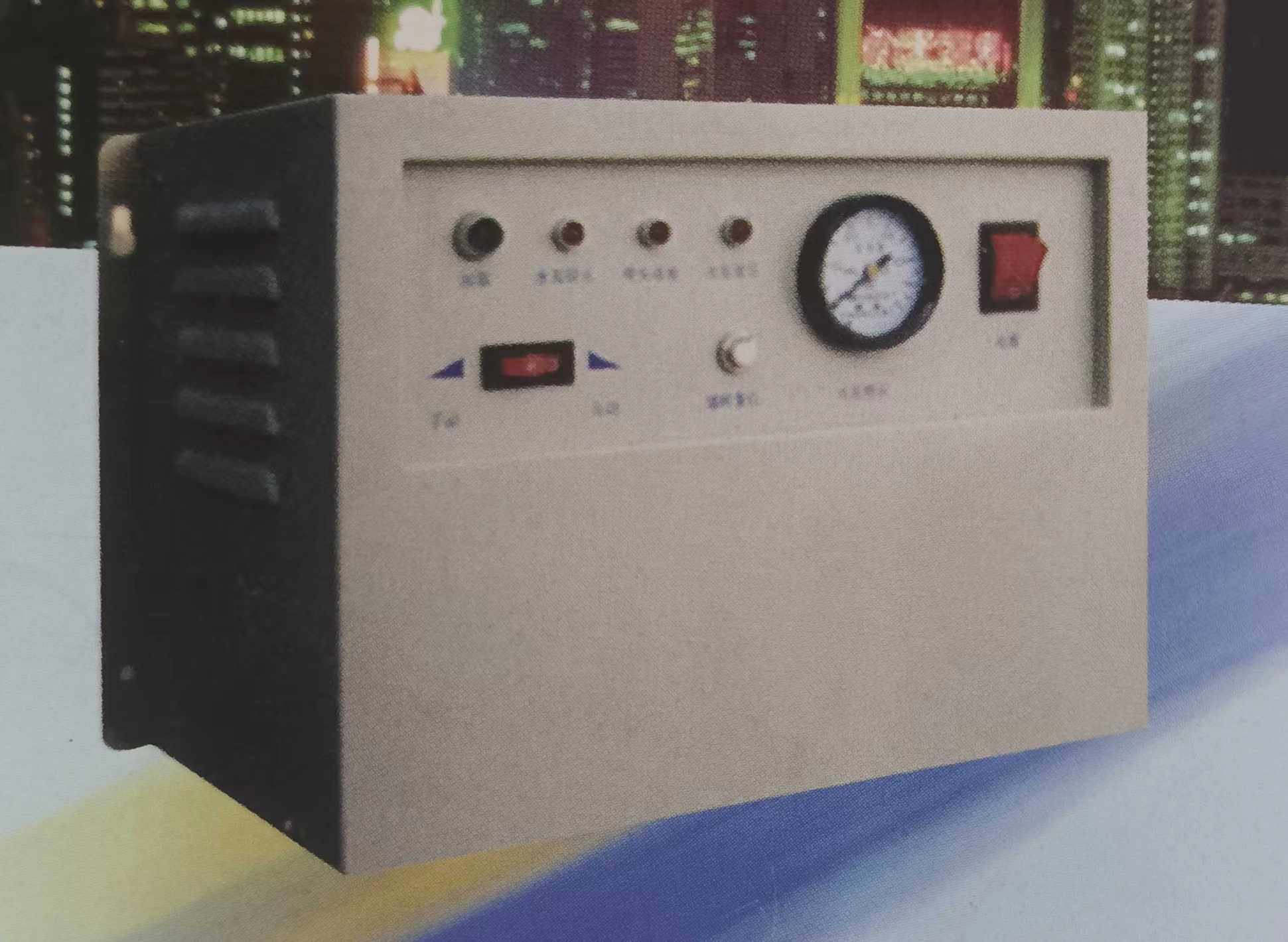

产品介绍：

       高压喷雾加湿器是将加湿器主机安装在空调机组的侧面板上，喷雾系统（喷头、喷杆）等装在空调机组加湿段内部的一种等焓加湿方式。这种加湿方式是将自来水经加湿器主机增压后，通过特制的喷头雾化高速喷出形成细小的水雾粒子，与流动的空气进行热湿交换，吸收空气中的热量（或显热），汽化、蒸发，使空气的湿度增加，实现对空气的加湿处理。

       高压喷雾加湿器可以和各类新风空调机组和组合空调机组配套使用。

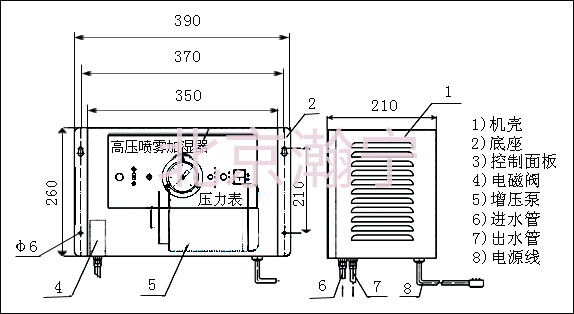

高压喷雾加湿器结构简图：

高压喷雾加湿器性能特点：

     （1）等焓加湿方式，单机喷雾量可达700Kg/h。

     （2）采用意大利进口增压泵，运转平稳，噪声低，寿命长，安全可靠，且确保了供给喷头的水压恒定在（0.45MPa-0.6MPa范围内。

     （3）特制的陶瓷喷头，保证了喷出的水雾粒子的直径尽可能小（平均直径介于20-35µm），提高了加湿效率，且陶瓷喷头耐腐蚀、耐磨损。

     （4）高精度的过滤系统，防止了喷头的堵塞。

     （5）手动、自动操作一体化，可实现湿度的自动调节和控制。

     （6）独家采用日本陶瓷喷射技术，带有缺水保护，喷头堵塞，水泵堵转特殊功能。

高压喷雾加湿器使用条件：

     （1）环境温湿度：加湿器主机1-40℃ ≤80%RH；喷雾装置 1-80℃

     （2）给水水质：自来水、净化水或同类水。

     （3）给水压力：F≥0.1MPa。

     （4）给水温度：4-55℃。

     （5）加湿段长度：0.45-1.1m。

     （6）进风风速：0.5-3.5m/s。

     （7）进风温度：T≥15℃。

编号说明：

高压喷雾加湿器技术参数表：

        说明：

         高压喷雾加湿器的加湿量与喷雾量是两个有着本质区别的概念。

         加湿量：是指在标准工况下，喷到空调机组内的水雾粒子在单位时间内（通常指每小时）被空气吸收的那部分水量（又叫效加湿量）

         喷雾量：是指加湿器在正常工作状态下，单位时间内（通常指每小时）所有喷头喷出的水雾总和。有效加湿量=喷雾量×加湿效率(一般为33%）。

高压喷雾加湿器的选型计算： 　

         有效加湿量E的计算：E=1.2×Q(X₂-X₁)×K

         式中：E—有效加湿量（Kg/h） Q—新风量（m³/h） 1.2—空气密度（Kg/m³）   X₁—加湿前空气的含水量（Kg/Kg干空气） X₂—加湿后空气的含水量（Kg/Kg干空气），K=1.1(安全系数)

        喷雾量（W）的计算： W=E/η

   式中W—喷雾量（Kg/h）E—有效加湿量（Kg/h）η—加湿效率 一般地，对于全新风空调机组η=33%，对于组合空调机组η=35%。

  选型示例：

  某一全新风空调机组的风量Q=20000m³/h,室外空气温度t₁=0℃。相对湿度Φ₁=50%RH，室内设计空气温度t₂=20℃，相对湿度Φ₂=50%RH，选用高压喷雾加湿器进行空气加湿。

   根据焓湿图查得：X₁=0.0019Kg/Kg_干空气 ，X₂=0.0073Kg/Kg_干空气

   所需要的有效加湿量：E=1.2×Q×(X₂-X₁)×K  =1.2×20000×（0.0073-0.0019)×1.1=142.6Kg/h

   所需要的喷雾量：W=E/η=142.6/33%=432.1Kg/h 　

   查表，满足该条件的高压喷雾加湿器型号为RHS-500。

   若该空调机组为给组合空调新风比为20%，选用高压喷雾加湿器进行空气加湿。

   所需要的有效加湿量：E=1.2×Q×(X₂-X₁)×K  =1.2×20000×20%×(0.0073-0.0019)×1.1=28.5Kg/h

   所需要的喷雾量：L=E/η=28.5/35%=81.4Kg/h

   查表，满足该条件的高压喷雾加湿器型号为RHS-100。

高压喷雾加湿器快速选型表:

 （1）新风机组配高压喷雾加湿器选型表

   （2）组合空调机组配高压喷雾加湿器选型表

高压喷雾加湿器的安装:

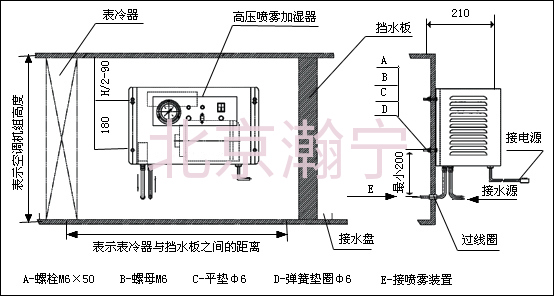

  1 、主机在空调机组面板上的安装

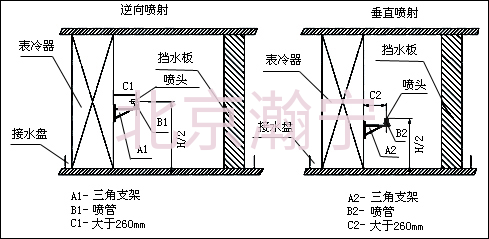

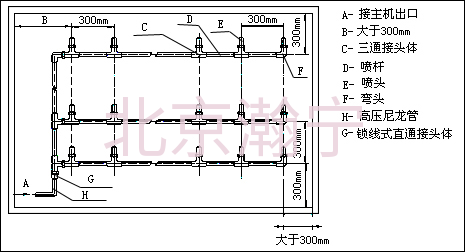

    2 、喷雾系统的安装

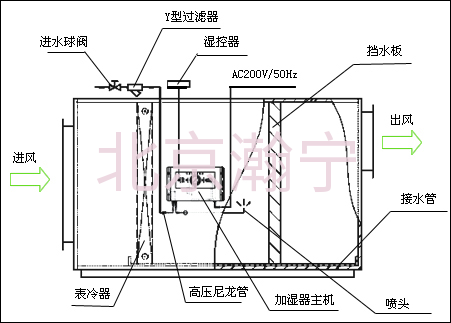

  3、高压喷雾加湿器管路的连接

技术说明：

       注: 加湿器的喷雾量与空调所需的有效加湿量绝不是一个概念，两者相差极大。

　　①喷雾量：是指压力喷雾式加湿器在正常工件状态下，所有喷嘴中喷出的水雾总量。

　　②有效加湿量：是指在标准取暖条件下，空调机内喷雾最后能气化到流动空气中的那部分水量。

　　③有效加湿量=喷雾量×加湿效率

加湿效率及饱和效率:

　　等焓加湿过程:压力喷雾式加湿器，是将水喷成雾状，水雾粒子与空气充分接触从而实现热湿交换。水雾粒子吸收空气中的热量蒸发为水蒸汽而使空气中的含湿量增加，即空气中的潜热增加，而空气中的温度下降即显热减少。在这个过程中空气的总焓值不变，此即为等焓加湿过程。

　　加湿效率=有效加湿量/喷雾水量×100%

　　饱和效率=加湿前空气干球温度-加湿后空气干球温度/加湿前空气干球温度-饱和空气湿球温度

　　选型案列：

　　例：已知用户使用1台新风机组，风量为4000m3/h，欲配1台压力喷雾式加湿器，用于冬季写字楼舒适性加湿。该用户冬季室外空气状态为：-10℃，60%RH。希望室内达到22℃，45%RH的空气参数，试选型。

　　选型：

　　1．查i-d图可知，冬季室外状态为：-10℃，60%RH时，空气含水量为0.0010kg/kg

　　　室内空气态为：22℃，45%RH时，空气含水量为0.0073kg/kg

　　 2．有效加湿量计算：　W=SG×Q×（X2-X1）×K

　　　　　　　　　　　　　=1.2×4000×(0.0073-0.0010)×1.1

　　　　　　　　　　　　　=33.3kg/h

　 　3．该用户如果加湿段长为500mm，换热器后送风空气温度可以达到35℃以上，且使用普通 PVC或金属挡水板，则加湿器的加湿效率可定为33%。

　　 →加湿器喷雾量W1=33.3/33%=100kg/h

　　可选配的加湿器：SYS-100 ×1台

　　 4．该用户如果加湿段长为500mm，换热器后送风空气温度可以达到35℃以上，且使用50mm湿膜挡水板，则加湿器的加湿效率可定为40%。

　　 →加湿器喷雾量W2=33.3/40%=83kg/h

　　 可选配的加湿器仍为：RHS-100 ×1台

　　 5．该用户如果加湿段长为500mm，换热器后送风空气温度可以达到35℃以上，且使用100mm湿膜挡水板，则加湿器的加湿效率可定为50%。

　　 →加湿器喷雾量W3=33.3/50%=67kg/h

　　 则可选配的加湿器为：RHS-75 ×1台

　　 需要说明：

　　 此时采用湿膜挡水板，则加湿段长可从500mm缩短为400mm，而采用PVC或金属挡水板则此时不能缩短，否则加湿量可能达不到使用要求！

        挡水板的选用:

　　 在空调机组中，我们建议在压力喷雾加湿段后一定要设置挡水板，并且以湿膜挡水板为最好；

　　 在风管中，我们建议首先扩大风管尺寸，将风速降为3.0m/s以下，并且一定要用湿膜挡水板；
