产品概述:

       汽水混合加湿器是专为大型工业厂房如:纺织、印刷、烟草、火药、茶叶、涂装行业、电子行业、保鲜库及大中风量空气处理机组而设计生产的。其将自 来水和压缩空气送至控制箱经由调压处理后供给特制喷头一起喷出，利用空化效应使水雾化达到加湿目的，这种加湿方式造价较低、高效节能、使用方便、易于管理。

产品分类:

       1、空间直接用干雾加湿器

       2、空调机组内用汽水混合加湿器

       3、其他行业直接加湿用汽水混合加湿器

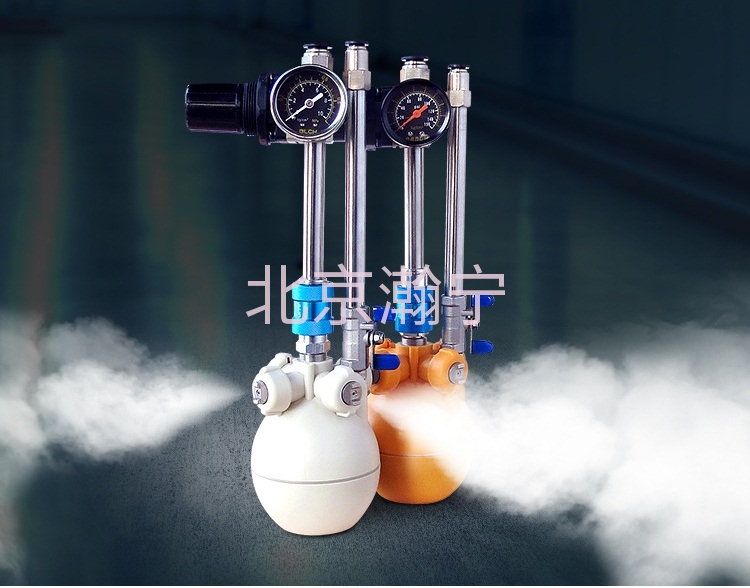

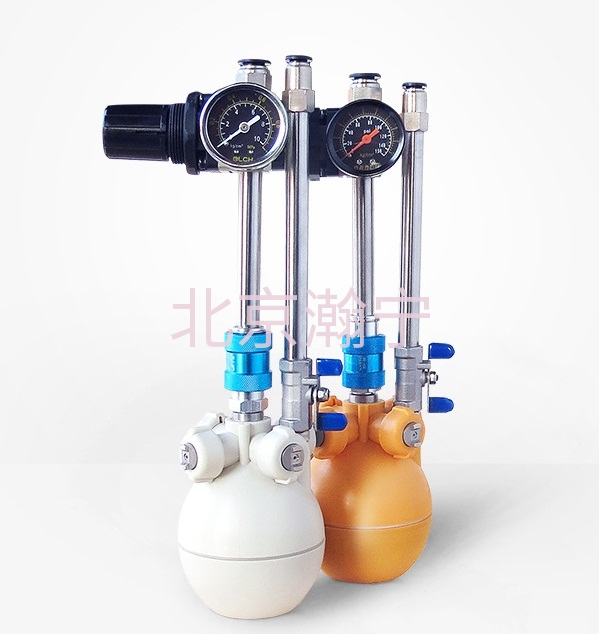

干雾加湿器外形图：

干雾加湿器特点：

       1、雾化效果好，特别的真空阀设计，压缩空气负压诱导加湿；

       2、可控的压力设定，可控的覆盖范围；

       3、气体动力，两级雾化系统；

       4、高质量的喷雾颗粒，多重安全保护装置，保证喷嘴不滴水或喷水，避免湿地发生；

       5、气路延时设计，有效防止喷嘴堵塞；

       6、配有温、湿度自动控制传感器，可根据实际空气温湿度实现自动加湿、降温；

       7、免维护设计，使用寿命长，可一直保持良好的喷雾状态。上表是3bar水压与气压的条件下，不同喷雾嘴的参数；

       8、安装方便快捷，用户只要连接空气压缩机，喷嘴方向可以在任意角度调节，性能优良，使用寿命长；

       9、四个喷嘴紧凑，布局合理，有效减少传输损耗，实现了360度全方位覆盖；内部结构根据浮力和杠杆原理所做的巧妙设计，有效使供水量均匀供给，保证雾线的一致性和均匀性；

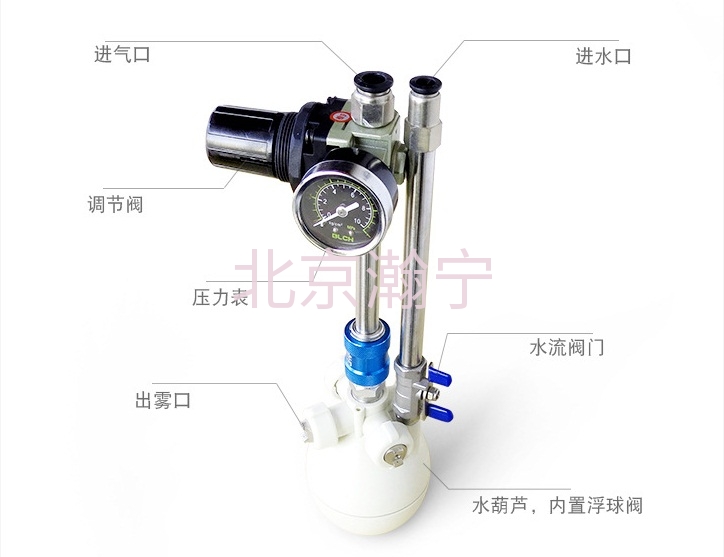

干雾加湿器结构图：

干雾加湿器规格型号：

干雾加湿器技术参数：

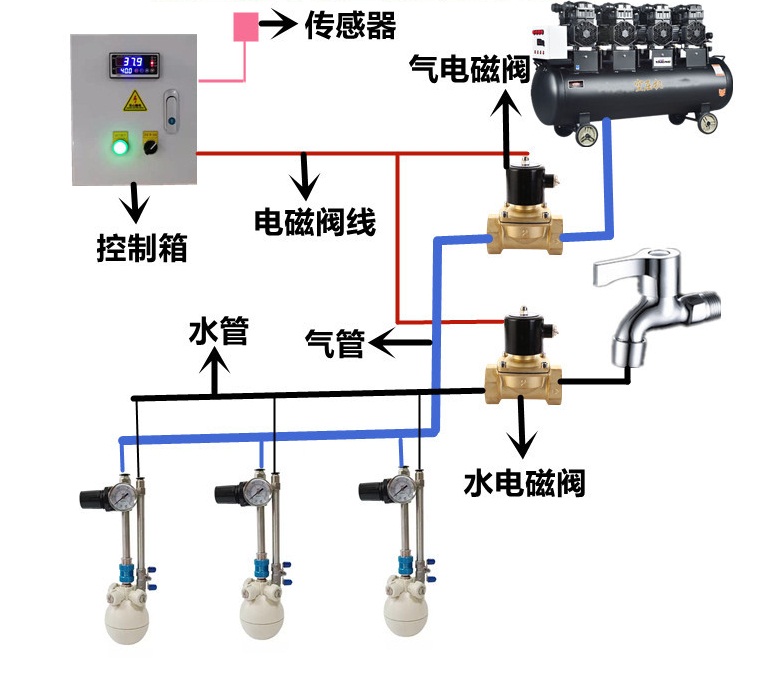

干雾加湿器安装结构示意图：

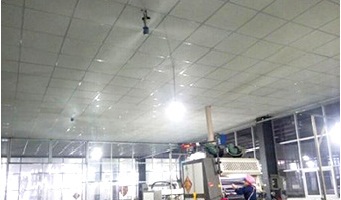

干雾加湿器应用领域及案例：

      干雾加湿器广泛用于各种行业：如电子车间、SMT车间、无尘车间、印刷车间、纺织车间、喷涂车间、造纸车间、包装车间、塑料车间、铸造车间、组装车间、食用菌库、汽车贴膜车间、大棚种植、畜牧养殖场等。

汽水混合加湿器：

       型汽水混合加湿系统是利用高效雾化喷嘴将压缩空气与水混合并相互高速撞击，使水形成许多高速运动的细小水滴，吸收空气中的潜热而蒸发到空气中，实现加湿和降温的作用；同时，水滴的粒径在0.2-5微米范围内，下落中的水滴与空气中的浮尘粒子发生碰撞而结合在一起，浮尘粒子因表面湿度增大。

汽水混合加湿器喷嘴工作原理：

       根据Berboulli射流引力原理，在喷嘴出口采用合理的几何曲面结构。使压缩空气从喷嘴气路出口高速喷出，在水路出口周围形成负压区，由于管路中的水压与喷嘴水路出口处的气压存在压力差，致使管路中的水被吸引到喷嘴出口处，水与压缩空气在喷嘴出口处以一定比例混合喷射出来。由于射流紊流及周围气体的气动力作用，使得水流产生变形，特别是在气动压力和表面张力作用下，使得水表面变形不断加剧，以致于水流产生分裂，形成水雾或不稳定的水滴，大水滴也逐渐破裂成小水滴或水雾。

汽水混合加湿器特点：

       加湿量大——不同规格喷头雾化量自6至180/h，适用于对不同空间进行充分加湿；

       雾粒细、汽化速度快、加湿效率高—雾粒平均直径5-15μm，加湿效率９５％以上；

       高可靠性——主机对水压、气压进行自动调节，保证雾化效果；

       可任意组合——根据使用空间和加湿量的要求，组合加湿器主机和喷头数目，可获得理想的加湿效果；

       自动清洁功能——喷头具有自洁功能，维修工作量少，即使在不同的的使用条件也能保证完美的功能；

       加湿洁净——输送水雾的压缩空气来自于压缩循环，达到的温度细菌不能生存，虽经雾化但未被子空气吸收的水绝不会再次用于雾化；每次加湿结束时系统自动激活喷嘴排空循环，利用压缩空气将空气/水流接触的部件彻底吹干，从而消除偶然沾染微生物得以存活的条件。

       节省能源--压缩空气的消耗量只相当于国内同类喷嘴的60%，加湿控制器的耗电量只有30W。

       多种控制方式--控制系统自带液晶显示屏，可显示实际湿度值和设定湿度值。轻触式按键可操作设定喷雾加湿系统的各种工作状态，可直接外接高精度湿度传感器，并可实现多种控制模式，如湿度控制、时间控制、时间湿度联合控制等，实现精确控湿。

使用条件：

      供电电源——220V 50Hz

      功率消耗—— <70w

      工作环境—— 1-40℃，相对湿度<80%

      输入信号——湿度信号

      存储条件—— 1℃-50℃，相对湿度<80%

      输入空气—— 干燥无油的纯净压缩空气

      输入气压—— 5-10bars

      给气压力—— 3kg-10kg/cm2

      给水压力—— 1.5kg-5kg/cm2

      进风温度——<15℃

型号编制：

使用规格

加湿系统的系统组成：
       RQS-CX 型汽水混合加湿系统是由若干个气水混合喷嘴、主控制器、辅助控制器、水气控制、水气分配等部分组成。压缩空气通过气压调压阀后从喷嘴喷出，同时推动喷嘴内的气动活塞带动针阀向后移动，将水路出口打开。压缩空气在喷嘴出口处喷射而产生的射流，在水路出口处产生真空负压。喷嘴水路出口处的负压经管路传导到真空比例调节阀内的膜片下方，膜片带动真空比例调节阀内的阀杆向下移动，将水路打开。同时压缩空气打开气动开关阀。水经过气动开关阀、调压阀、真空比例调节阀后，被吸到喷嘴的水路出口处。在喷嘴的出口处与压缩空气混合喷出后形成水雾。

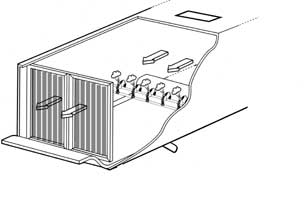

空调机组内安装示意图：

其他行业直接加湿用汽水混合加湿器：

       对于不同行业，加湿的环境以及加湿要求不同，因此加湿方案不同，我公司可以根据客户的不同需求，设计制定不同的加湿方案。

       在造纸行业、纺织行业中，针对运行中纸张及布匹进行直接加湿，以满足纸张及布匹对湿度的要求。可以采用瀚宁制造直接加湿用汽水混合加湿方式。

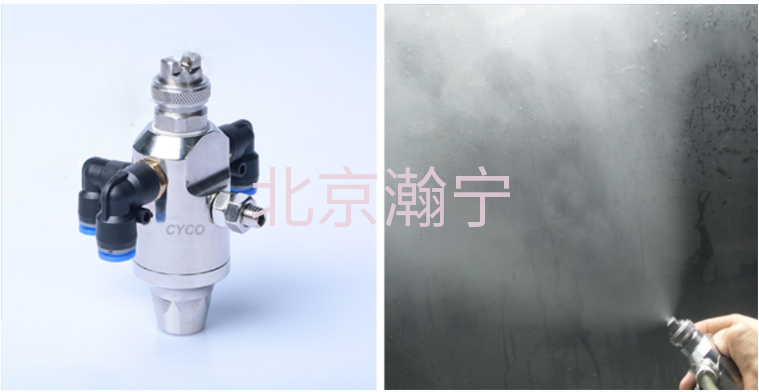

       瀚宁制造直接加湿用汽水混合加湿器采用专用自动化空气雾化喷头，液体和压缩空气在喷嘴内部混合，再经由紧密的机械超声振子（也称为超声波发生器）再次雾化，产生极细的喷雾颗粒，可以产生粒径小于10微米的喷雾。  较大的孔径可以防止堵塞。  工作过程中由于高频振动可以产生自清洗的效果。

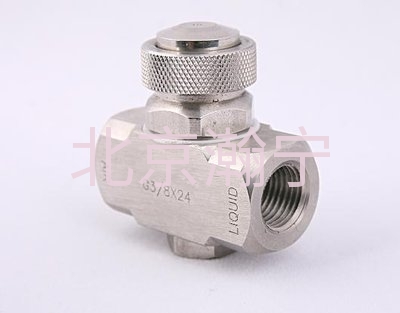

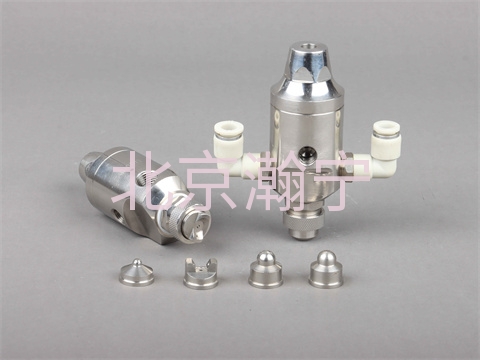

自动化空气雾化喷嘴特点：

       1、空气雾化喷嘴喷头的特殊的内部结构设计能使液体和气体均匀的混合。能够调节液体流量，在不改变空气压力和液体压力的环境下，同样可以产生合乎要求的喷雾。每一种喷雾装置均由空气帽和液体帽组成，能够提供扇形和圆形两种喷雾模式。喷头产生的微细液滴喷雾，能对周围环境发挥极好的加湿作用。部件可以互换，拆装简便。

       2、自动空气雾化喷嘴的特点是有一个内部气体驱动腔，以控制“开关”运行，每分钟可运行180次循环，每次“开-关”模式只切断喷雾器的液体部分。

       3、高精制作，使用寿命长，喷雾精准。

       4、“开/停”运行只针对液体部分，可以有效防止滴漏。

       5、有多种喷雾类型可选，可以通过虹吸/重力传送供液，也可以加压供液。

       6、可以共用雾化空气以控制“开/停”，也可以单独设置气路以控制“开/停”。

自动化空气雾化喷嘴扇形效果图：

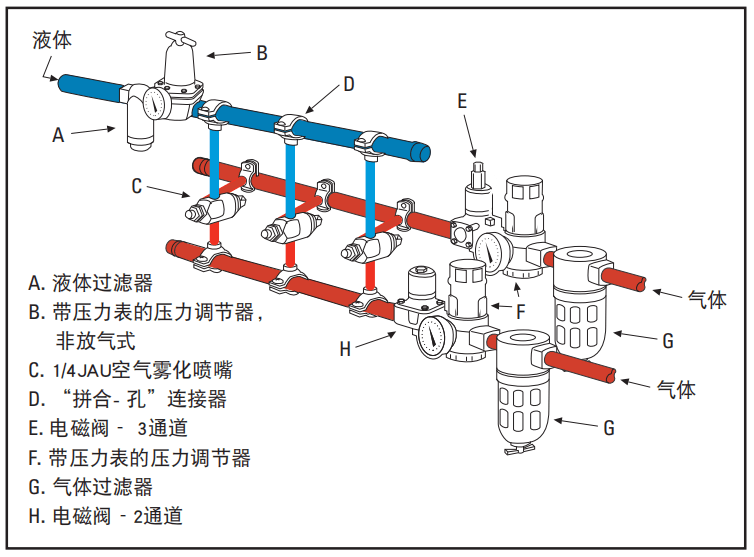

瀚宁制造直接加湿用汽水混合加湿方式安装示意图：

应用领域示意图：

                         保湿                                                                                         织物喷雾
