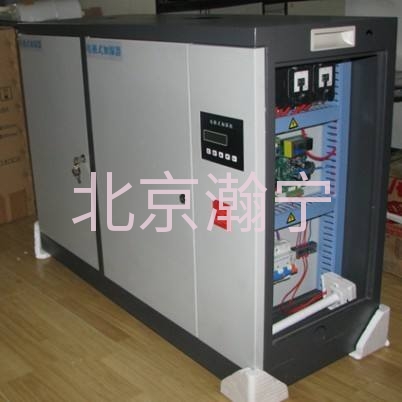

概述：

  ELS系列电极式蒸汽加湿器是北京瀚宁公司提供给您的一种新型加湿器。我们产品的设计思路是：适合中国广大地区使用，适合国内外众多空调厂家的空调箱配套。创造高品质产品，配套低价格易耗品。
       我们的产品可直接对房间内部空气进行局部补充加湿，也可在空调箱或送风管道内对空气进行集中加湿；有对恒温恒湿机配套的OEM型，每种形式都有各种规格供您选择。
       加湿器的微电脑控制器集成了ON-OFF开关量控制和比例式调节控制两个输入端口，可供您根据具体的控制要求灵活选择。

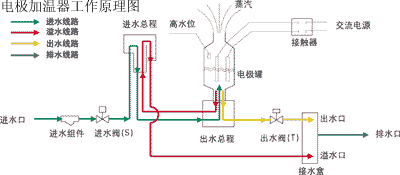

工作原理:

自来水中一般都有一定的电导率，把电极片直接插入自来水中，并与交流电源连接在一起，由于水导电，电流会从电极之间的水中通过，传送给水的电能全部转化为热能，使水加热产生蒸汽。
        ELS 型电极加湿器采用性能更加稳定的网状电极片，电流大小与供电电压、电极浸入水中的面积、电导率有关，加湿器蒸汽产生量受功率或电流强弱的影响，电流的控制可以用改变电极浸入水中面积的方法来调节。水的电导率维持在一定的范围内，可以实现良好的系统连续控制。
        电极加湿器产生的蒸汽压力较低，蒸汽不含矿物质，没有细菌及白粉。

主要用途：

        ◆ 恒温恒湿空调机
        ◆ 净化空调、组合式空调箱
        ◆ 计算机房、程控机房
        ◆ 办公室、会议室、居室
        ◆ 博物馆、档案馆、手术室
        ◆ 印刷厂、烟草工厂、制药厂、纺织厂、电子产品生产车间

使用条件：

       ◆ 水压：0.1—0.35Mpa（1—3.5Kg/cm2）
       ◆ 环境温度：4-10℃
       ◆ 环境湿度：小于85%RH
       ◆ 水电导率：低125-400μs／cm2。
                           中400 -600μs／cm2
                           高600-1250μs／cm2，
        （提示；用户定货时需提供电导翠参数）
       ◆ 水的硬度：小于30德国度
       ◆ 电源：AC380V,50Hz
       ◆ 工作压力：大气压

技术参数：

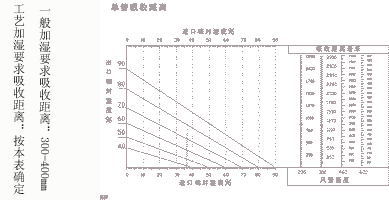

电极式蒸汽加湿的吸收距离：

计算实际要求的蒸汽量：

        蒸汽量＝加湿量÷加湿效率η÷保险系数γ
        蒸汽加湿在理论上加湿效率为100％，在实际应用中，我们考虑输送蒸汽时在蒸汽管道中的损失以及蒸汽罐（易耗品）的使用寿命，一般
              a.蒸汽管道小于1.5米，η为100％
              b.蒸汽管道1.5米至5米，η为95％
              c.蒸汽管道5米至10米，η为90％
              d.考虑易耗品蒸汽罐的使用寿命，保险系数γ取0.8—0.9

1. 安装：

1.1 电极加湿外形尺

    单机型加湿器的外形尺寸

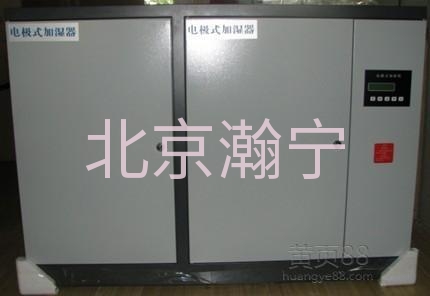

          双机型加湿器的外形尺寸

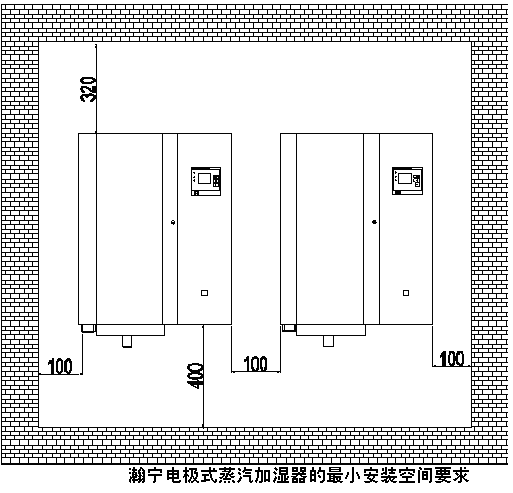

        1.2  安装加湿器（定位要求如图）

       a、所有安装工作须由专业人员执行，客户有责任聘任相关的专业技术人员。

 b、安装加湿器时，请使用随货的配件。注意各项安全距离的规定，以确保安全。

 c、要留有足够的空间提供维修和保养的作业，而且加湿器要放在便于拆装的位置。

 d、建议：加湿器和蒸汽喷管之间的距离应尽可能短。距离越近，加湿效果越好。

 e、排水管的下方要配合敞开式的排水漏斗，以确保排水顺畅。

 f、加湿器的进水管道上要求必须安装水过滤器，以避免水中的杂质堵塞进水电磁阀。

 g、建议安装我方提供的水处理器。该装置能使加湿桶内水在结垢时只生成粉末状的不易附着的垢，把加湿桶拆下用清水冲洗就可以绝大部分地去除水垢。

       1.3 蒸汽喷管的安装

       蒸汽喷管喷出的蒸汽有一定距离。为了减少冷凝效应，蒸汽喷管与其它相关装置（如：空调箱、过滤器）之间要保持适当距离。

       蒸汽喷管可垂直安装，也可平行安装。但喷出的蒸汽务必和风向垂直。因此，平行安装时，喷汽口务必朝上。

       蒸汽喷管要倾斜3%笔直安装，以确保冷凝水皆由加湿器的排水管排出。

       长型的蒸汽喷管（长度大于等于900mm）的顶端须加装固定螺丝M6。

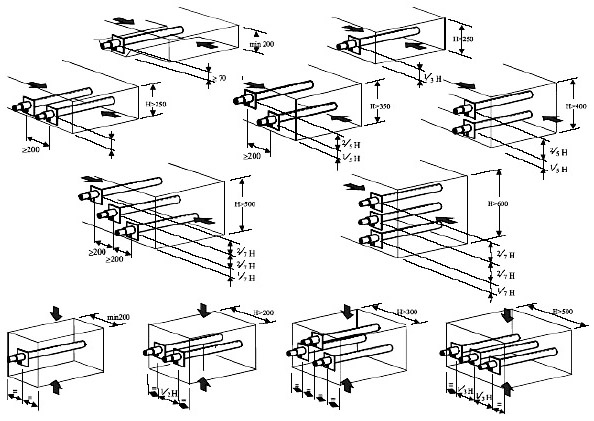

       多喷管的蒸汽喷管安装图例

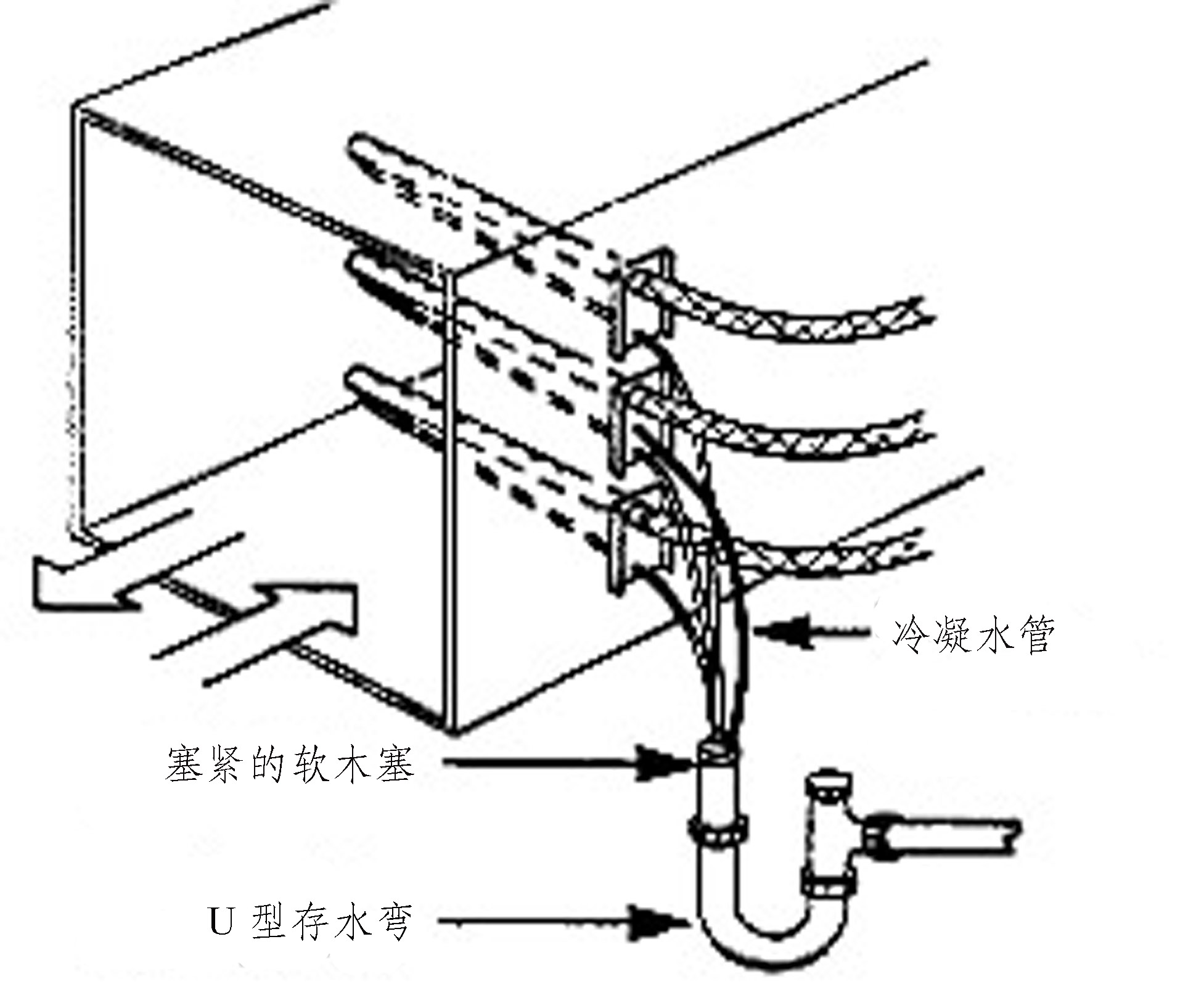

    加湿现场或风道中的压力有时会造成冷凝水滞留于蒸汽喷管内。假如加湿器只有一个排水口，冷凝水会因无法排出而溢出。在这种情况时，可以加装压力补整管、固定座橡胶塞和U形管等来平衡压力（见下图）。

       1.4 蒸汽送风机的安装

       蒸汽送风机可安装在加湿器顶部或分离式地固定在墙上，可以实现在空间内直接送出蒸汽。（但32，45，64和90kg/h加湿器无标准型送风机可选）蒸汽送风机的规格

     1.5 蒸汽软管的安装

       蒸汽软管的安装要求（见下图）

           最佳安装方式                                                                            可行安装方式

    可行安装方式                                                                            错误的安装方式

        a、蒸汽软管的长度不允许超过3m。如果必须超过3m，需要选购特殊的机型，请事先和我公司联系。

        b、蒸汽软管最好使用整根软管，尽量不要中间续接。

        c、蒸汽软管应尽可能短，且中间绝对避免“死弯”和“存水弯”。

        d、为避免冷凝水滞留于蒸汽软管中，蒸汽软管尽可能保持较大的弧线。

        e、蒸汽软管和蒸汽喷管之间必须使用喉箍紧密连接，确保密封。

        f、蒸汽软管要能耐高温（最小是120℃）。所有绝缘物质也要能耐高温。

        g、如果采用铜管来输送蒸汽，注意管道要避免形成小半径的弯曲。因为弯曲部分会造成较大的额外阻力。同时，铜管的外径要和蒸汽软管的内径相同。

        h、如果蒸汽软管太长、弯角太多，或风管内空气压力过高，则加湿桶容易冒水，影响加湿效果。如必须使用在这种情况下，应当事先和供货商联系非标机型。

       1.6 安装冷凝排水管:

   a、冷凝水排水管应尽可能垂直安装，并且直接排至排水漏斗或排水管。

         b、若蒸汽喷管安置在加湿器的上方，并把冷凝水直接排回到加湿器中时，冷凝水管必须要形成回水弯以形成“水封”，确保不会露汽。

         c、若冷凝水直接排出，则冷凝管单独安装，应尽量保持笔直。冷凝水管的另一端须开放在大气中，勿插在水中或连接在封闭式的管道中，以免因内部“憋气”产生排水不畅。

2.  供水和排水:

          2.1 供水水质

      电极式加湿器使用一般的自来水，水的导电率要维持在125－1250us/cm之间。

              水质的等级依国际水质含钙、镁等离子的评比（mmol/l）或德国水质评比（DH）的标准如下：

         软水：         最大到1.3 mmo1/1；最大到7°DH

               微量硬水：     1.3－2.5 mmo1/1间；7－14°DH间

               一般硬水：     2.5－3. 8 mmo1/1间；14－21° DH间

               超量硬水：     3.8  mmo1/1 以上；210 DH 以

                      其它国际换算单位：  1°DH = 1.78°(法制)

                                                      1°DH = 1.25°(英制)

                                                      1°DH = 1.05°(美制)

                                                      1°DH = 10mg/l CaO

                                                      1°DH = 17.9mg/l  CaCO3 (ppm)

                      电极式加湿器对以上水质皆可使用。

         2.2 入水口和排水口

         a、所有安装工作必须由专业人员执行，客户有责任聘任相关的专业技术人员。请务必事先确定当地电压和水压等参数是否与我方产品的要求相符。

         b、加湿器应当使用一般自来水。若想使用软水或纯净水时，请事先咨询您的供货商。

         c、加湿器的进水管道上要求必须安装水过滤器，以避免水中的杂质堵塞进水电磁阀。

         d、建议安装我方提供的专用水处理器。该装置能使加湿桶内水在结垢时只生成粉末状的不易附着的水垢，把加湿桶拆下用清水冲洗时，水垢会容易清洗掉。

         e、当水压在1－6bar（0.1－0.6MPa）时，加湿器可直接连接水源。如水压大于 6 bar（0.6MPa）以上，请加装降压阀（设定在 4－6 bar，= 0.4 – 0.6 MPa）。

         f、排水管应当采用耐温100℃以上的材料，一般采用钢管、铜管，绝对不允许使用PVC管。排水管的口径一般要求在6’以上。在与加湿器排水口部分连接的排水管道要求至少有1米长以上的绝缘材料以防止加湿器排水时产生漏电。排水管道的排水端应当安置在敞开的漏斗中，不可以用封闭式管道排水。排水道要方便、清洁，且排水管略微倾斜5°。

          g、在任何情况下，供水管应当保持清洁、顺畅，不得有杂质、堵塞现象，直达加湿器。水管材质应采用铜管或PVC管。

3．供电:

        3.1安全指示

                a、所有配电安装工作必须由专业人员执行，客户有责任聘任相关的专业技术人员。

                b、重点：必须在确认所有的电路连接安全、可靠、正确后方可送电。

                c、请注意当地供电部门的相关规定。

                d、在总电源处要安装断电装置（空气开关），来控制电源。

                e、瀚宁电极式加湿器要求做到可靠的安全接地。

                f、电路图请参考随机资料。

                g、一般不使用漏电保护器。如安装有漏电保护器后出现跳开保护的情况，需要把漏电保护器拆除

                                         配用空气开关的电流低限（A）
